簡介：

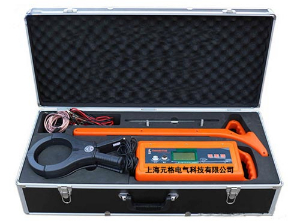

YG-4000電纜路徑探測儀使用線纜測試技術、設計輕盈、外形符合人機工程學原理，儀器雖然功能強大、性能優越，但它總是一種工具，是輔助人來解決問題的一種工具，它不可能直接告訴人們線路和故障的具體位置，但是，操作者可很容易根據儀器所反映的各種信息加以判斷做出結論。

現場操作的安全要求

1、嚴格遵守公司和線纜管理部門的安全規章。

2、不可擅自將發射機與不明導體相連接。

3、在連接導線與發射機之前，應確認接地針已牢固地插入地中。

4、在發射機開機后，不可接觸接地針或夾鉗的任何非絕緣部位。

5、不可擅自打開接收機或發射機的外殼。

6、在有易燃、易爆物存在的環境中請嚴格按照操作手冊使用本設備。

電池與充電

1、發射機及接收機均電源使用的鋰充電電池，并配有專用充電器。對接收機和發射機的充電電池進行充電時，必須使用隨機提供的充電器。

2、如果充電電池的使用時間達不到預期，請充分放電后再連續充電6小時。

3、若使用12V車載電源充電，停車時應斷開車載充電器。

4、如需更換充電電池，請聯系我公司，在公司有關人員指導下更換電池。

5、不可對電池進行拆卸。不可將電池放入火中。

6、有關廢舊電池的處理，必須遵守當?shù)叵嚓P(guān)規定，不可隨意丟棄舊電池。

7、請?zhí)貏e注意：電池含有危險性化學物質，容易受到水浸或者加熱的影響，在某些環境條件下易燃易爆，還可能造成電擊。

設備的保養

1、嚴格按照本用戶手冊的要求使用設備。

2、應存放在干燥的地方，并且避免高溫。

3、不可將本設備的任何部件浸水。

4、如果較長時間不使用設備，請務必三個月內充一次電，以免電池失效。

電纜路徑探測儀使用注意事項

1、本設備利用地下線纜的電磁場信號來定位線纜，并給出深度和電流讀數，從而實現線纜探測功能。在大多數情況下，線纜的電磁場信號足以使電纜路徑探測儀正確地探測地下線纜的準確位置和深度。

2、請注意：某些特殊場合的干擾因素可能會使目標線纜的電磁場信號發生畸變，從而導致

探測數據出現偏差乃至錯誤。

3、在探測過程中請按照在培訓中所掌握的正確操作方法，分析接收機顯示的數據。

4、請注意電纜路徑探測儀探測的深度是指電磁場中心的深度，也就是線纜的中心深度。

電纜路徑探測儀發射機技術參數：

1、對管線施加特定頻率的定位信號；

2、輸出模式：感應模式、直連模式、夾鉗模式；

3、工作頻率：577Hz、815Hz、8kHz、33kHz、65.5kHz、82kHz、133kHz、三種復合頻率同時輸出、所選頻率自定義；

4、輸出功率：10W；

5、輸出電壓：60V；

6、最大輸出電流：1A；

7、電源：雙電源，鋰電池組（節能環保）；

8、連續工作時間：1W時≥12小時；5W時≥8小時；10W時≥5小時；

9、環境溫度：-20℃-50℃。

電纜路徑探測儀發射機工作原理

    本儀器是以電磁波在傳輸過程中的反射原理和電磁感應原理為基礎、結合數字濾波 、無線接收、軟件控制而設計。

    電磁感應：其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測線纜上，地下線纜感應到電磁波后，在地下線纜表面產生感應電流，感應電流就會沿著線纜向遠處傳播，在電流的傳播過程中，又會通過該地下線纜向地面輻射出電磁波，這樣當?shù)叵戮€纜探測儀接收機在地面探測時，就會在地下線纜正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下線纜的位置和走向。

    此原理實現的條件：首先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周圍產生磁場；其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。

接收機特性

1、線纜定位：選擇波峰法，用平行天線定位，可快速追蹤目標線纜，在線纜上方時，信號最大，兩邊減小。選擇波谷法，用垂直天線定位，當無相鄰線纜及干擾源時定位、可靠，接收機在線纜上方時，信號最小，兩邊信號大。

2、深度測量：在直連模式下，直接測量深度。將接收機放置管線正上方，觀察羅盤指示方向指向正前方時保持儀器機身不動，左上角顯示實時測深值。

電纜路徑探測儀接收機工作原理

當電纜被施加信號后，電纜上就有了電流，同時電流又產生磁場輻射到電纜周圍。磁場的頻率與被施加信號頻率一致，強弱是以線纜為圓心遞減向外輻射，方向是輻射圓周上某點的切線方向。

接收機通過內部天線或外輸入設備，分別接收線纜輻射出來的磁場信號或泄漏的電場信號，可用二種不同的工作模式處理，把信號的強弱變化提示給操作者。
