什么是高壓電橋？

          基于MURRAY電橋原理而設計，適用于敷設后各種電線電纜的擊穿點（低阻、高阻及閃絡型擊穿）及沒有擊穿但絕緣電阻偏低點的定位：如用兆歐表發現電纜阻值較低，但運行電壓下不擊穿的絕緣缺陷點。當然，也可用于電纜廠內各種線纜的缺陷點定位。粗測電纜故障定位方法有電橋法及波反射法二種。目前波反射法定位儀較普及。其缺點為：部分儀器現場連線復雜，有定位盲區。波形不典型時，要求定位人員熟練掌握儀器，并富有經驗才能分辯脈沖波形。有幾種電纜故障很難用波反射法查找：如，高壓電纜護套絕緣缺陷點，鋼帶鎧裝低壓力纜，PVC 電纜，沒有反射波，無法定位。短電纜，無法定位。一些高阻擊穿點，在沖擊電壓下無法擊穿，也難以定位。高壓電橋電纜故障測試儀內含高頻高壓恒流源，解決了電源對電橋高靈敏放大的干擾難題，電源與電橋合為一體。測量電纜為專用的高壓電纜，采用四端法電阻測量原理，定位精度高。電橋置于高壓側，而操作鈕安全接地。解決了電橋法用于高阻定位的局限性，使電橋法無盲區、準確、方便的特點得以發揮。

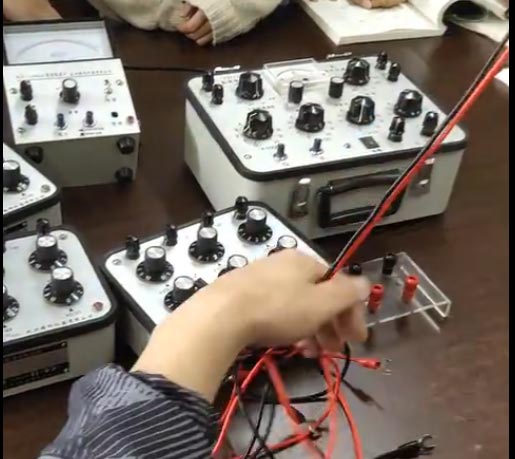

高壓電橋中MURRAY原理：

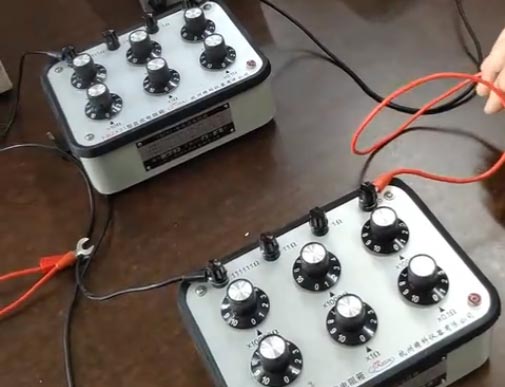

    MURRAY中文的意思就是惠斯通，惠斯通電橋（又稱單臂電橋）。通用的惠斯通電橋電阻R1，R2，R3，R4叫做電橋的四個臂，G為檢流計，用以檢查它所在的支路有無電流，當G無電流通過時，稱電橋達到平衡。平衡時，四個臂的阻值滿足一個簡單的關系，利用這一關系就可測量電阻，當G無電流通過時，稱電橋達到平衡。平衡時，四個臂的阻值滿足一個簡單的關系，利用這一關系就可測量電阻

MURRAY電橋優點：

1、MURRAY電橋平衡法沒有測試盲區，用于判斷短電纜及靠近電纜端頭的擊穿點。

2、MURRAY電橋法僅僅要求電纜相線電阻的均勻性即可進行測量。而行波傳輸特性不好的電纜，如介質損耗很大的PVC低壓電纜

以所當高壓恒流源與MURRAY電橋技術結合，可以有效判斷短電纜及靠近端頭的擊穿點，使得鋼帶鎧裝低壓力纜，PVC 電纜，能夠具有定位和無盲區查找。
